產品名稱：純?nèi)珖?guó)產三維電子羅盤_SEC345純?nèi)珖?guó)產三維電子羅盤
主要特性：SEC345/SEC340是一款慧聯開發高精度三維電子羅盤，采用專利三維補償技術，使得在產品傾斜+40°的傾斜角度下依然可提供準確的航向數據。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
SEC345/SEC340是一款慧聯開發高性價比三維電子羅盤，采用專利三維補償技術，使得在產品傾斜±40°的傾斜角度下依然可提供準確的航向數據。
SEC345/SEC340體積小，功耗低，更適合于體積敏感測量系統.在天線穩定、車輛導航、姿態參考等眾多領域得到廣泛應用。
主要特性
◆精度：0.8°
◆ 高傾角測量范圍
◆寬溫范圍：-40℃~+85℃
◆小體積
◆硬磁、軟磁及傾角補償
◆標準RS232，RS485，TTL輸出接口
應用領域

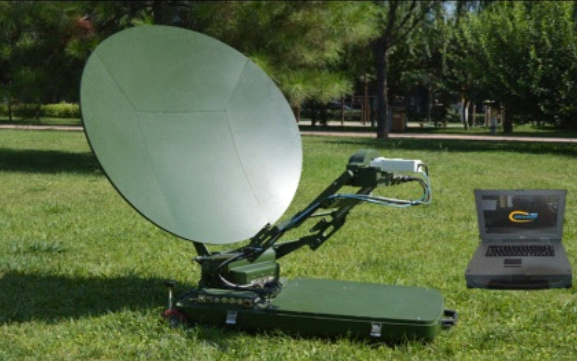

◆衛星追蹤
◆鉆井設備控測
◆光測距儀
◆激軍用單兵作戰設備
◆ 水下機器人導航

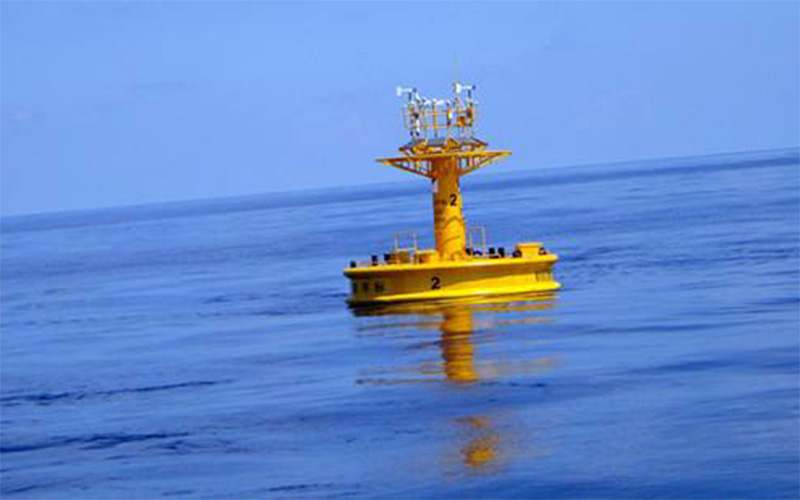

◆海洋勘測儀
◆機械人控制
◆無人飛行器
產品指標

性能指標
羅盤航向參數	航向精度	0.8°[1]（RMS）
	分辨率	0.1°
	重復性	0.2°
羅盤傾斜參數	俯仰精度	0.15°
	橫滾精度	0.15°
	分辨率	0.01°
	傾斜范圍	俯仰±90°; 橫滾360°
校準	硬鐵校準	有
	軟鐵校準	有
	有限傾斜用戶校準	有
物理特性	尺寸	L59 x W37 x H22.6 (mm) (SEC345)
	尺寸	L33 × W27 × H12(mm) (SEC340)
	重量	100克(SEC345)
	重量	10克(SEC340)
	接口連接器	7針
接口特性	啟動延遲	50毫秒
	最大采樣速率	50次/秒
	串口通信速率	2400到115200波特率
	輸出格式	二進制高性能協議
電源	支持電壓	直流+5V
	電流(最大)	40mA
	工作模式	35mA
環境	工作溫度	-40℃--+85℃
	存儲溫度	-45℃--+125℃
	抗沖擊	3000g

[1]在均勻磁場中

電氣連接
	1	2	3	4	5
線色	紅色RED	藍色 BLUE	黑色BLACK	綠色GREEN	黃色YELLOW
功能	電源正極 DC 5V	NC	GND 地	接收RXD （B、或D-）	發送TXD （A、D+）
